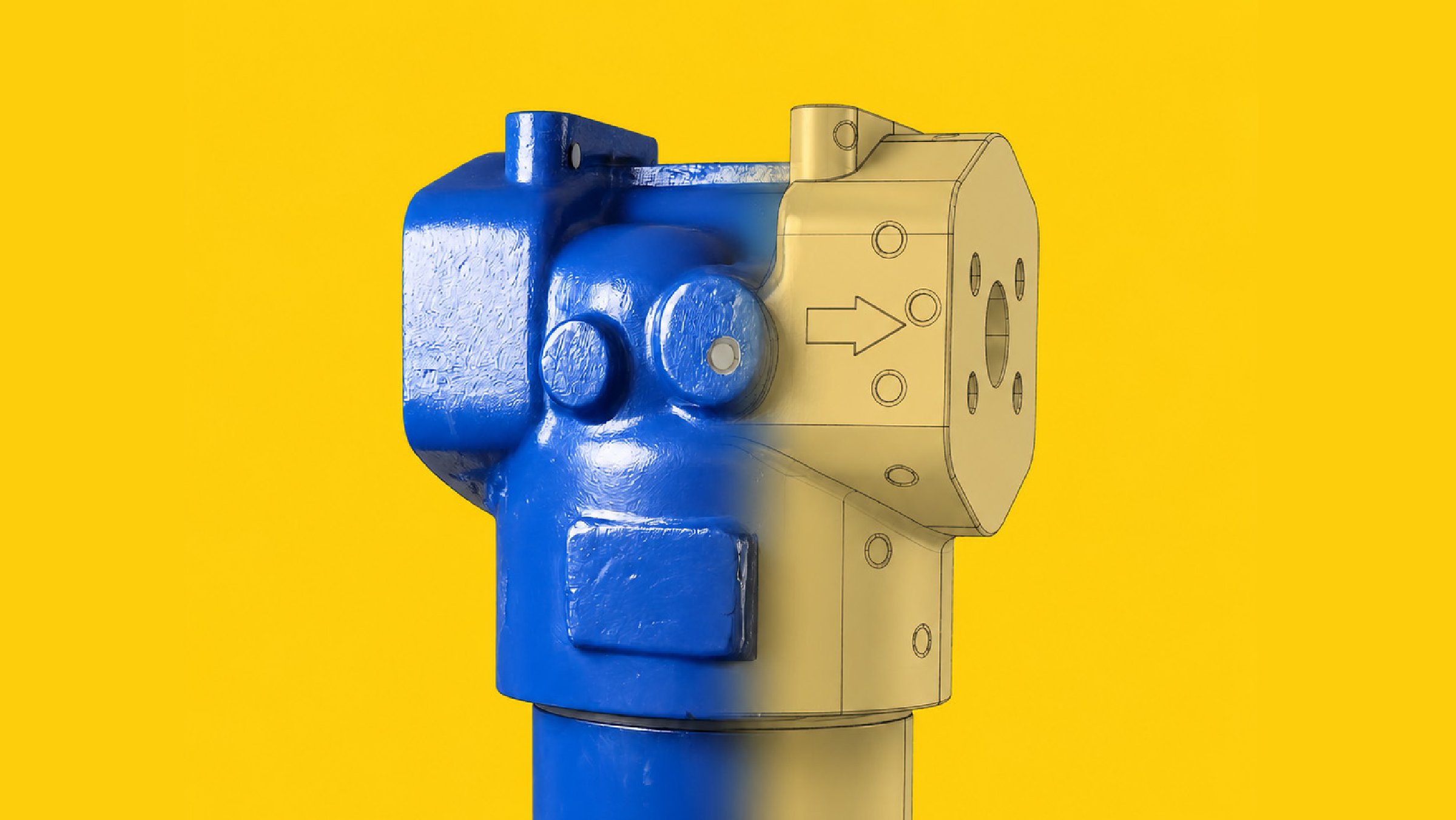

3D-сканирование и реверс-инжиниринг корпуса промышленного фильтра

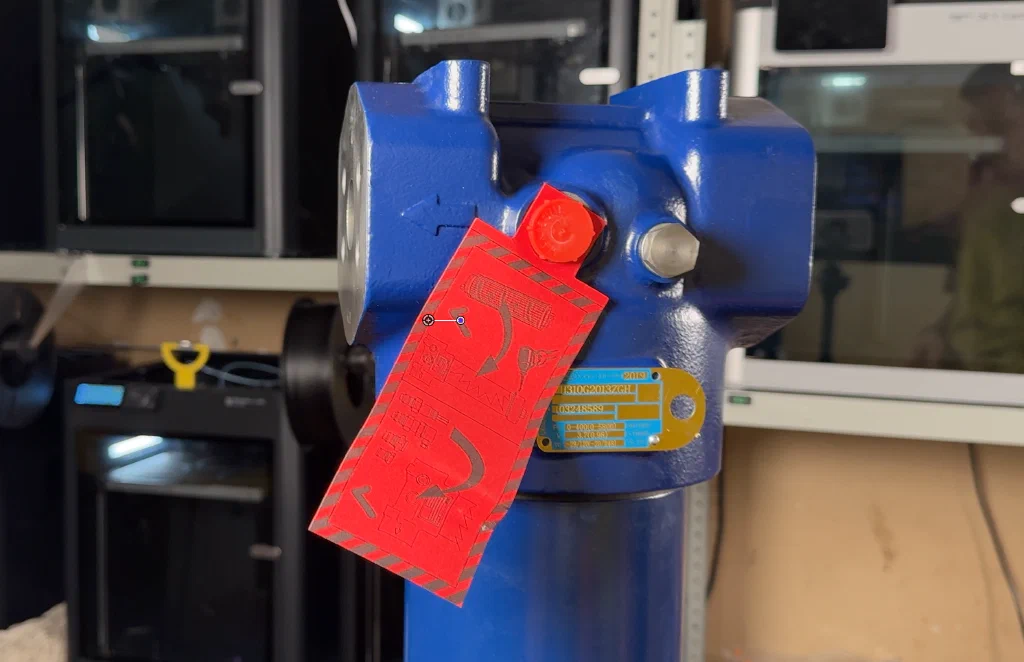

Заказчик передал корпус промышленного фильтра как физический образец. Нужна была точная 3D-модель для дальнейшего проектирования станции, а готового CAD-исходника у команды не было.

Реальный барьер был в геометрии. По фото или ручным замерам тут легко потерять посадки, оси и взаимное положение отверстий, а ошибка на этом этапе уходит дальше в компоновку станции и сборочные решения.

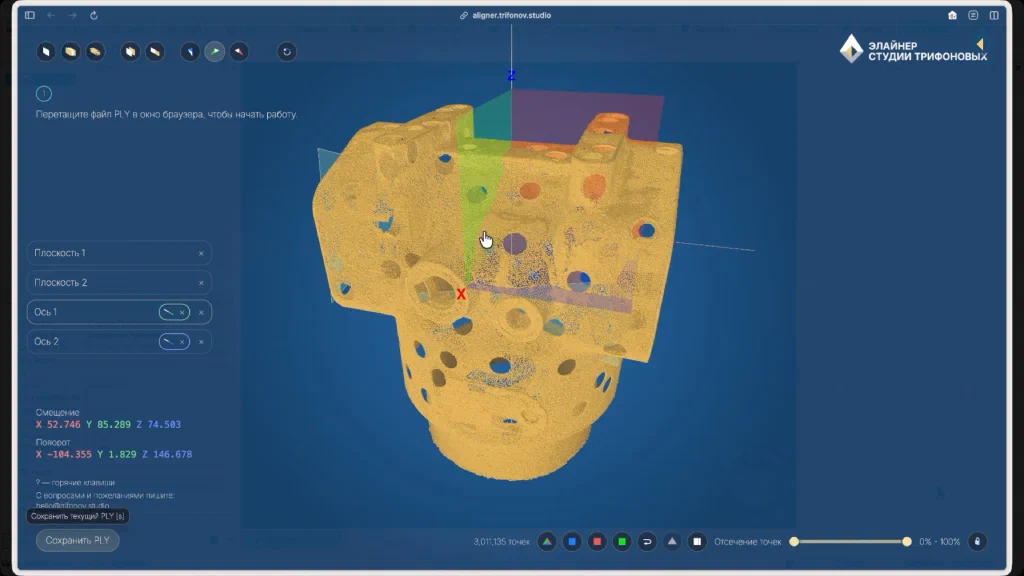

Сначала мы отсканировали корпус и получили облако точек. Затем выровняли его в собственном инструменте «Элайнере», чтобы зафиксировать базовые плоскости, оси и положение ключевых элементов. Это сократило риск накопить перекос уже в цифровой модели.

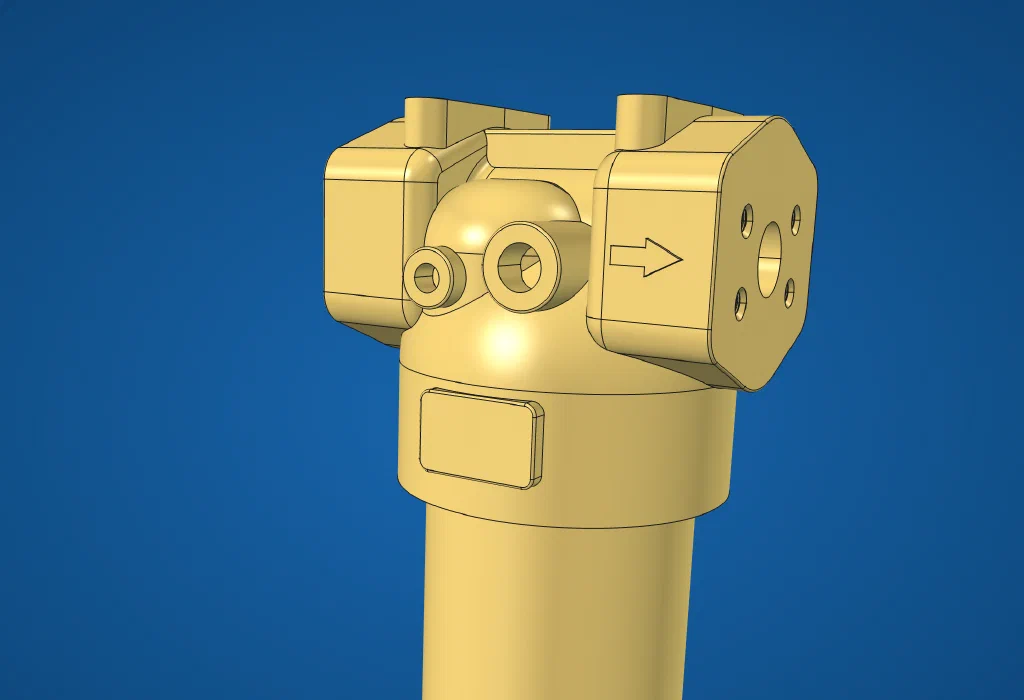

Дальше собрали реверс-модель по двум опорам: по самому скану и по даташиту на корпус. Такой подход дал не просто визуально похожую форму, а инженерную модель, которую можно использовать в проектировании. На выходе клиент получил STP-файл с восстановленной геометрией корпуса.

Если у вас есть физический образец без CAD-модели, можно так же снять геометрию, восстановить корпус или узел и передать результат в формате, с которым дальше удобно работать конструкторам.
