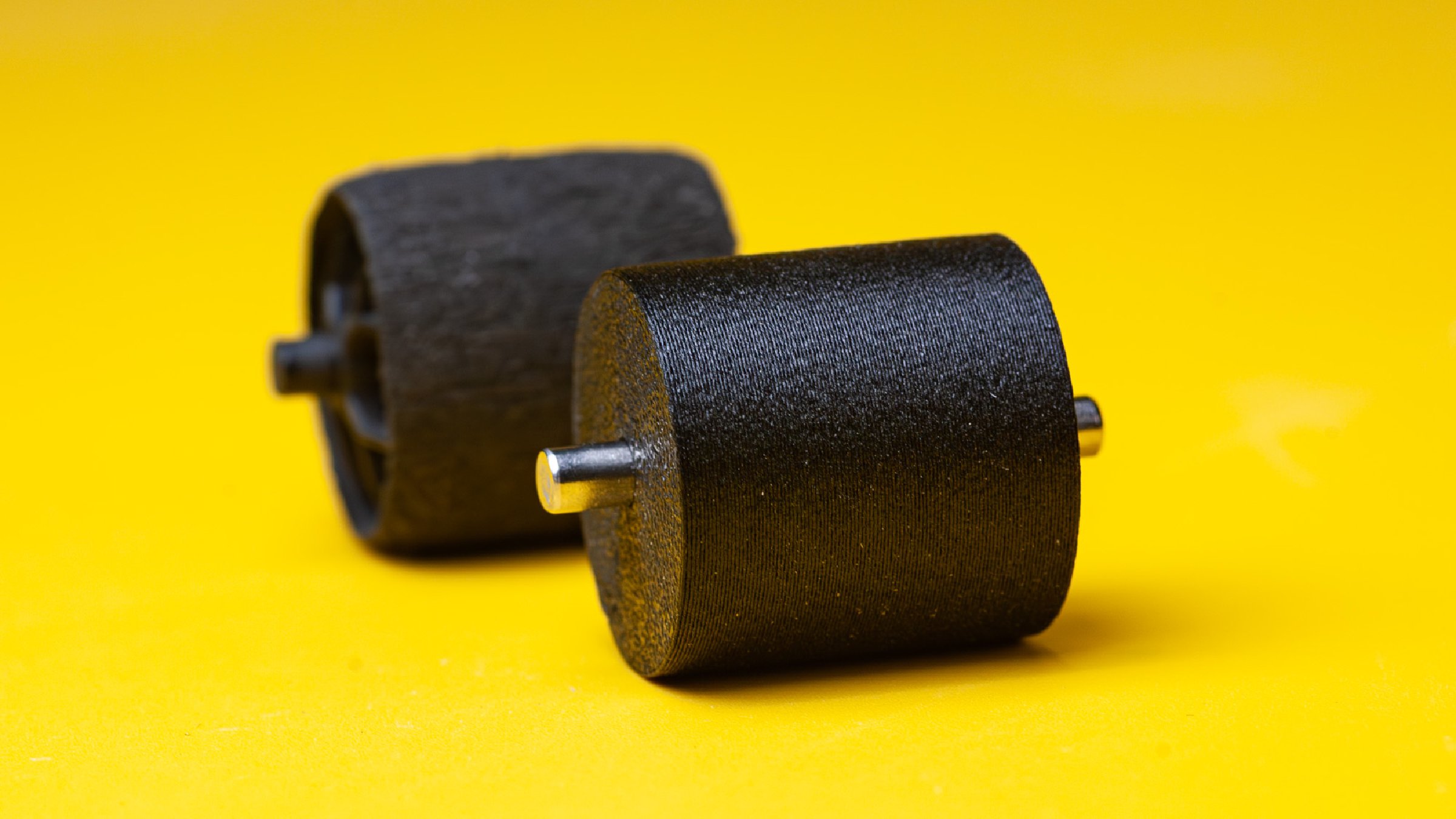

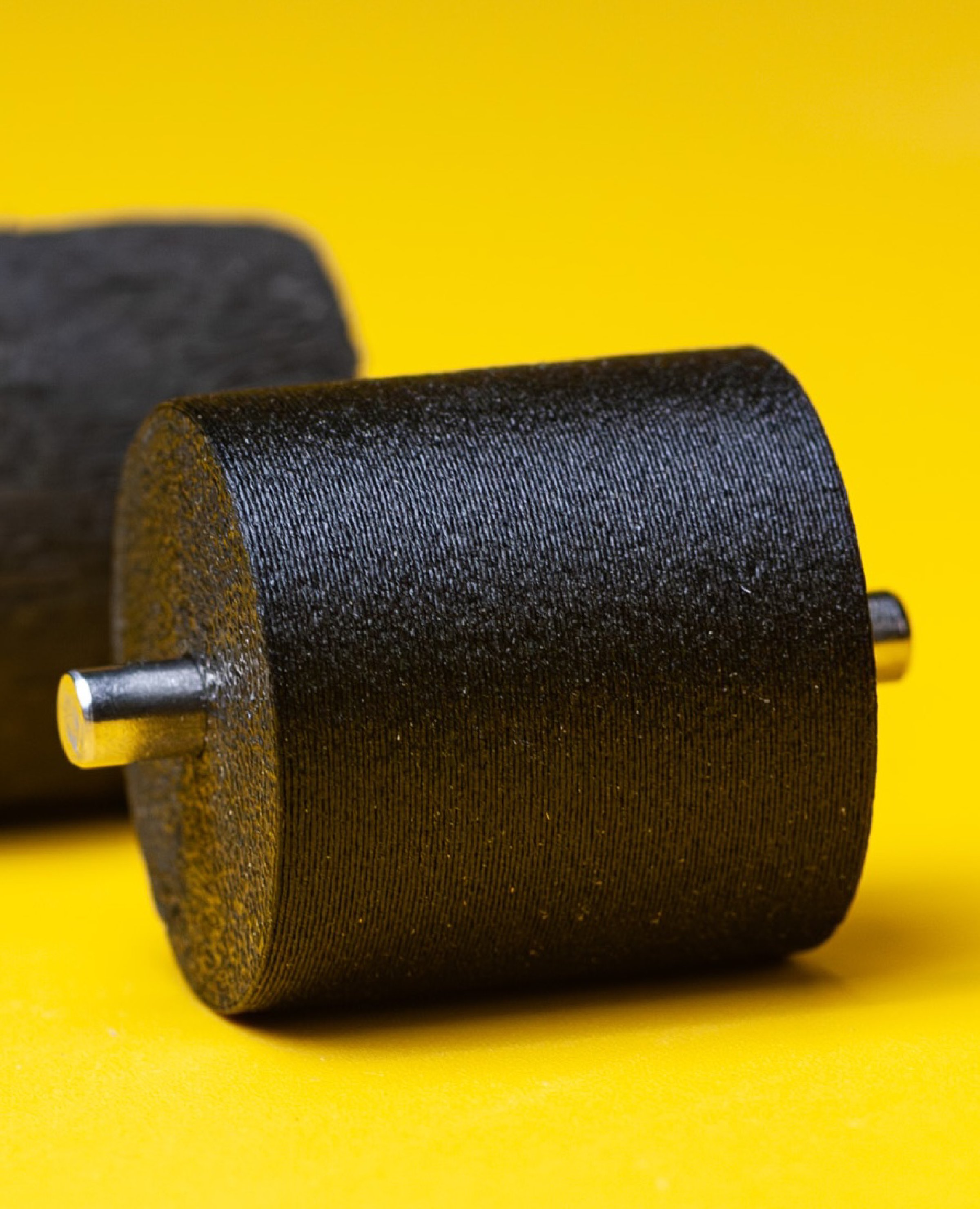

Изготовление роликов для конвейерной ленты по образцу из PAHT-CF

Для конвейерной ленты, которая работает с наждачной бумагой, понадобилась замена оригинальных роликов. Заказывать такую деталь штатным способом было дорого. Клиенту нужен был не единичный образец, а повторяемая партия под реальную эксплуатацию.

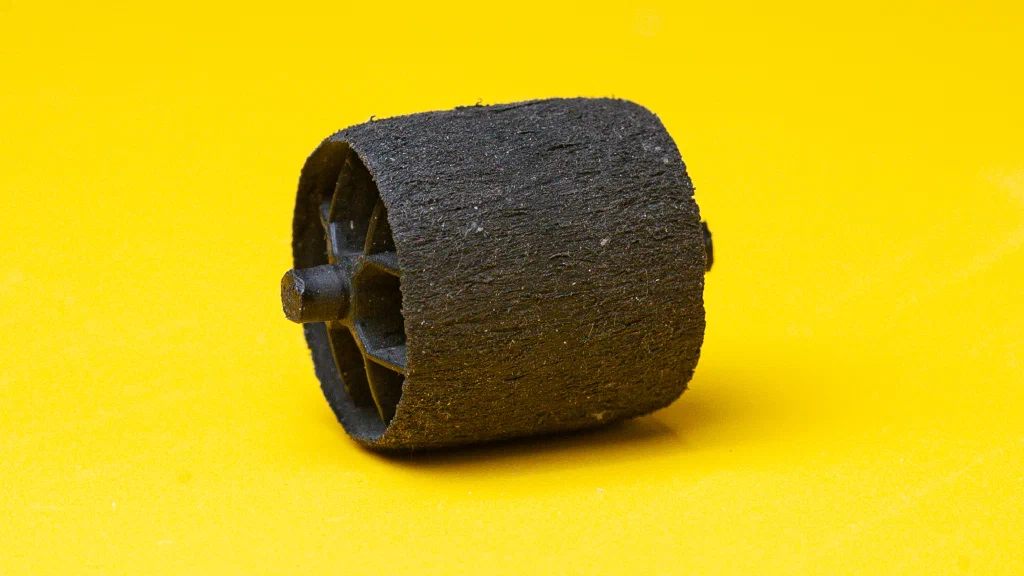

В работу взяли присланный образец для замеров. По нему восстановили геометрию ролика и подготовили первую итерацию. Первый образец изготовили за 2 дня, отправили через Озон, а через неделю получили обратную связь от конструктора. После этого скорректировали размер оси ролика, чтобы точнее попасть в узел и уже без лишнего риска запускать основную партию.

Для печати выбрали PAHT-CF. Тут материал был привязан к задаче: ролики работают на конвейере для наждачной бумаги, поэтому главным требованием стала стойкость поверхности к износу. Отдельно контролировали сборку. Нужно было стабильно выдержать, насколько ось выступает из ролика, иначе деталь теряла бы повторяемость уже на установке.

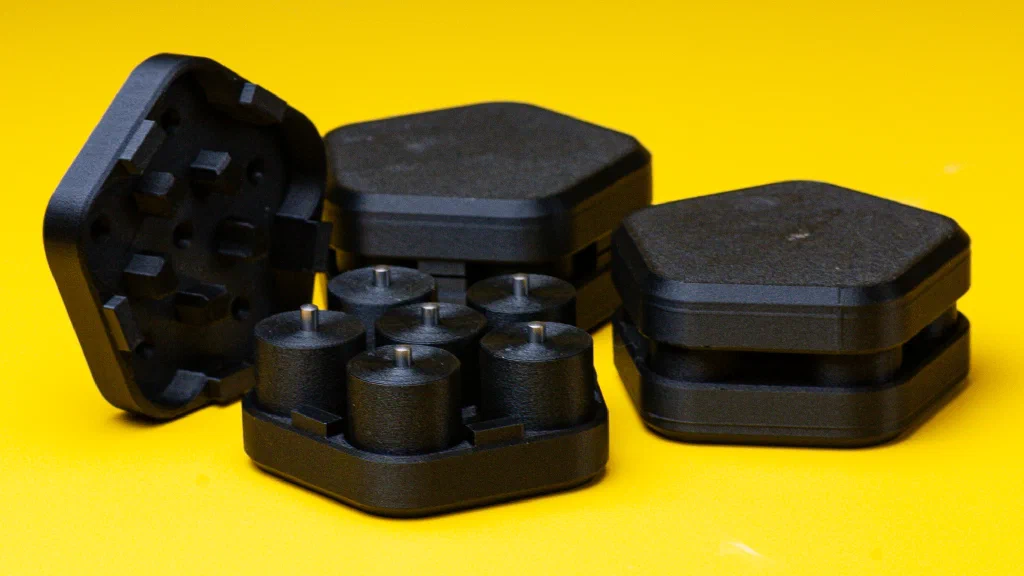

Под эту операцию сделали оснастку для запрессовки валов. Она фиксировала положение оси и помогала держать одинаковый вылет от детали к детали. Для партии это критично. Когда роликов много, разброс по такой мелочи быстро превращается в проблему на сборке и в работе узла.

В итоге клиент получил партию 500 шт как замену оригинальных роликов, уже после проверки первой итерации и корректировки оси. Такой формат сработал, потому что дал рабочую деталь под конкретную нагрузку без дорогого запуска другого производства и без заморозки конструкции до проверки в узле.

Если вам нужно восстановить штатную деталь по образцу и выпустить партию под реальную работу узла, присылайте фото, образец или чертёж. Разберём, что важно проверить до первой итерации и как собрать производство без лишнего риска.
